可以有两种方式执行ISE相关的Tcl脚本，一种是xTclsh命令行方式（例如在Windows命令行窗口或Linux下的Shell命令行xTclsh），如图1所示；另一种是ISE中的Tel Shell方式，通过选择【Td Shell】命令来实现，如图2所示。

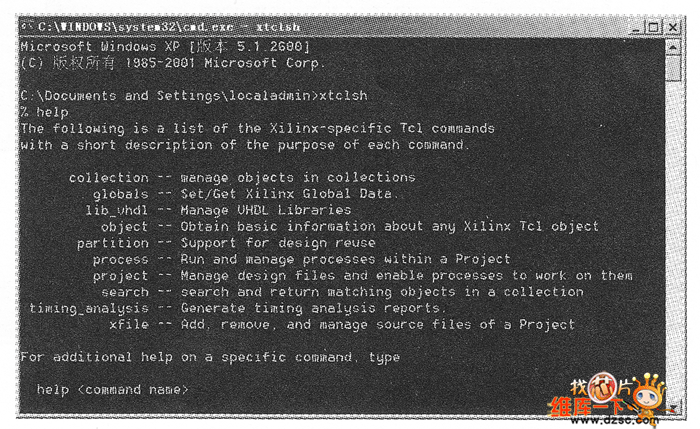

图1 xTclsh命令行方式
图2 ISE中的Tcl Shell方式
以下举例说明转换到命令行方式的步骤，以ISE自带的watch例子的verilog版本（位于C∶＼Xilinx＼ 10.1＼ISE＼ISEexamples＼watchver.zip中）作为本节的例子。首先通过选择ISE版本10.1的【Filel】一【Open Example】命令，打开watchver例子并放置到c：＼example目录中，如图3所示。
图3 打开并放置watchver例子
watchver例子是一个在图形界面已经设定好的完整工程，包含全部项目文件。已经设定编译选项，可以正常进行设计实现。接下来，我们要生成该工程的Tcl脚本，选择【Project】→【 Generate Td Scripte 】命令， 如图4所示。
在弹出的对话框中选择（All properties with complete script）单选按钮，并输入文件名称，如图5所示。单击“Ok”，将生成脚本文件。
图4 启动生成Tcl脚本功能
图5 生成Tcl脚本
在C∶＼example＼watchver目录中出现watchventcl文件。
用文本编辑器查看watchver．tcl文件，可以看到其中实现如下多个新Tcl过程：
1. "show_.help" { show-help }
2. "watchver_run" { watchver_run }
3．＂watchver_rebuild’ {watchver_rebuild}
4．＂set_project－props＂ {set_project_props}
5． ＂add_Source_files＂ {add_source＿files}
6．＂create_libraries＂ {create_libraries}
7．＂create_partitions＂ {create_partitions}
8．＂set_process_props＂ {set_process_props}
至此完成了从图形界面到Tcl界面的初步转换，熟悉Tcl的读者可以在进一步阅读参考文档的基础上进一步修改和补充watchver.tcl。
下一步，可以在ISE的Tcl窗口或者命令行的xtclsh中执行Source watchver.tcl，然后执行show_help或其他新Tcl过程。
虽然ISE提供了从GUI方式到Tcl方式的转换，可是在命令行方式使用Tcl需要有Tcl语言基础，以及调试Tcl程序的能力，因此仅建议用户采用xtclsh的脚本方式。
